Kombischott: Die effiziente Brandschutzlösung für Leitungsdurchführungen in Heilbronn & Region

Bis zu 40 % der Mängelberichte bei Brandschutzbegehungen in der Region Heilbronn betreffen fehlerhafte Abschottungen von Kabeln und Rohren. Diese Mängel verzögern Abnahmen und gefährden im Ernstfall Menschenleben und Sachwerte. Ein fachgerecht installiertes Kombischott löst das Problem, indem es unterschiedliche Medienleitungen wie Elektrokabel und brennbare Rohre in einer einzigen Öffnung verschließt. Für Industrieunternehmen in Baden-Württemberg ist diese zertifizierte Lösung eine deutliche Platzersparnis und die Grundlage eines rechtssicheren Brandschutzkonzepts.

Die strengen Vorgaben der Muster-Leitungsanlagen-Richtlinie (MLAR) in vollen Installationsschächten rechtssicher umzusetzen, ist eine bekannte Herausforderung. Wir zeigen Ihnen, wie Sie durch die richtige Auswahl und Montage von Kombischotts die gesetzlichen Anforderungen sauber erfüllen. Sie erfahren alles zur technischen Funktionsweise, zur Dokumentation für Ihre Sachversicherer und zum messbaren Nutzen für Ihre Betriebssicherheit. Damit Ihre nächste Brandschutzabnahme ohne Beanstandungen verläuft.

Wichtigste Erkenntnisse

• Sie verstehen das physikalische Wirkprinzip von Abschottungen und wie intumeszierende Materialien im Brandfall die Ausbreitung von Feuer und Rauch verhindern.
• Sie erfahren, warum ein Kombischott bei hoher Leitungsdichte Kosten- und Platzvorteile gegenüber Einzelschotts bietet.
• Sie erhalten eine praxisnahe Anleitung zur Planung und Systemauswahl unter Berücksichtigung der Bauteilanforderungen und Medientypen.
• Sie bekommen einen Überblick über zertifizierte Installationen und Wartung für den rechtskonformen Brandschutz in der Region Heilbronn-Franken.

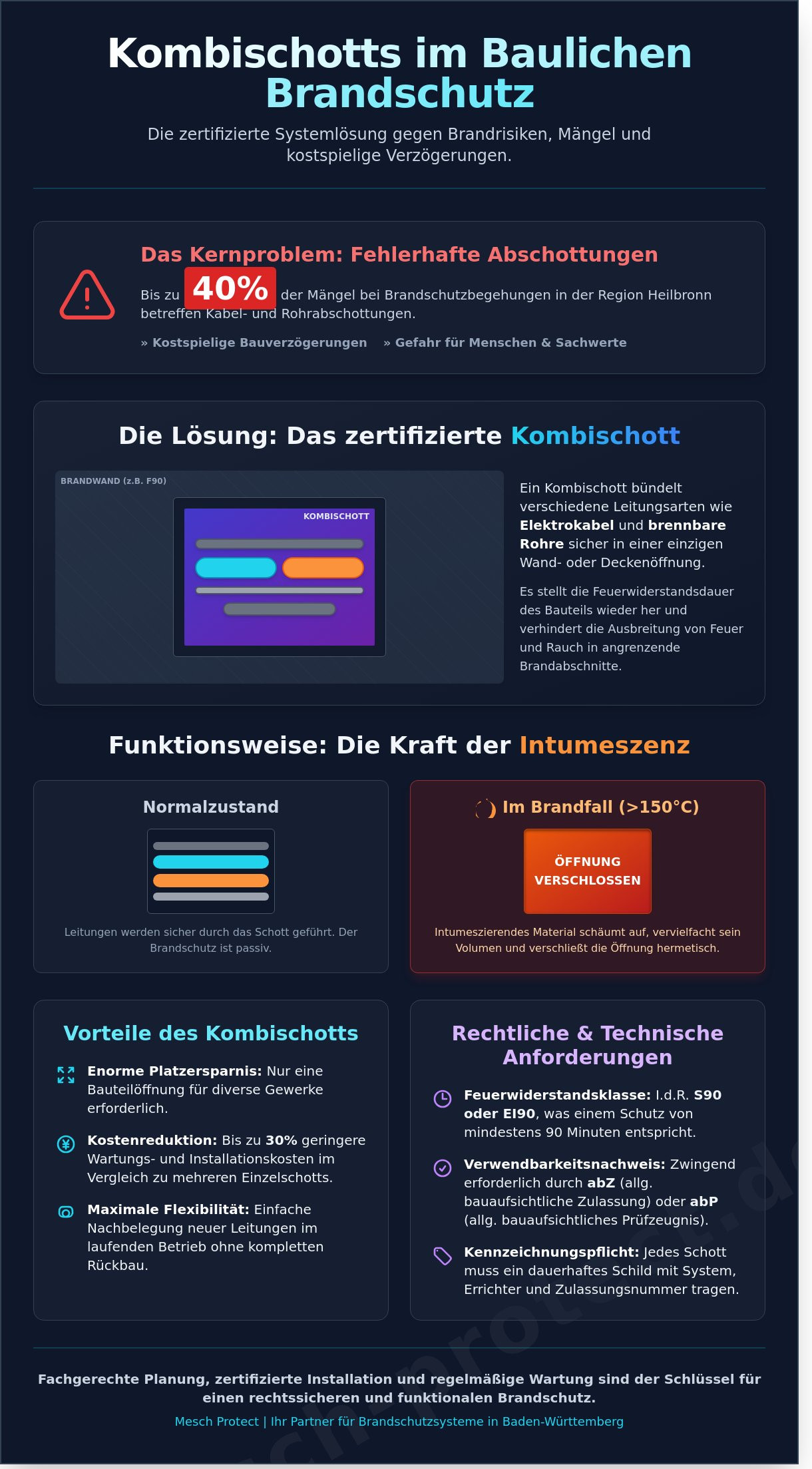

Was ist ein Kombischott? Definition und Bedeutung für den baulichen Brandschutz

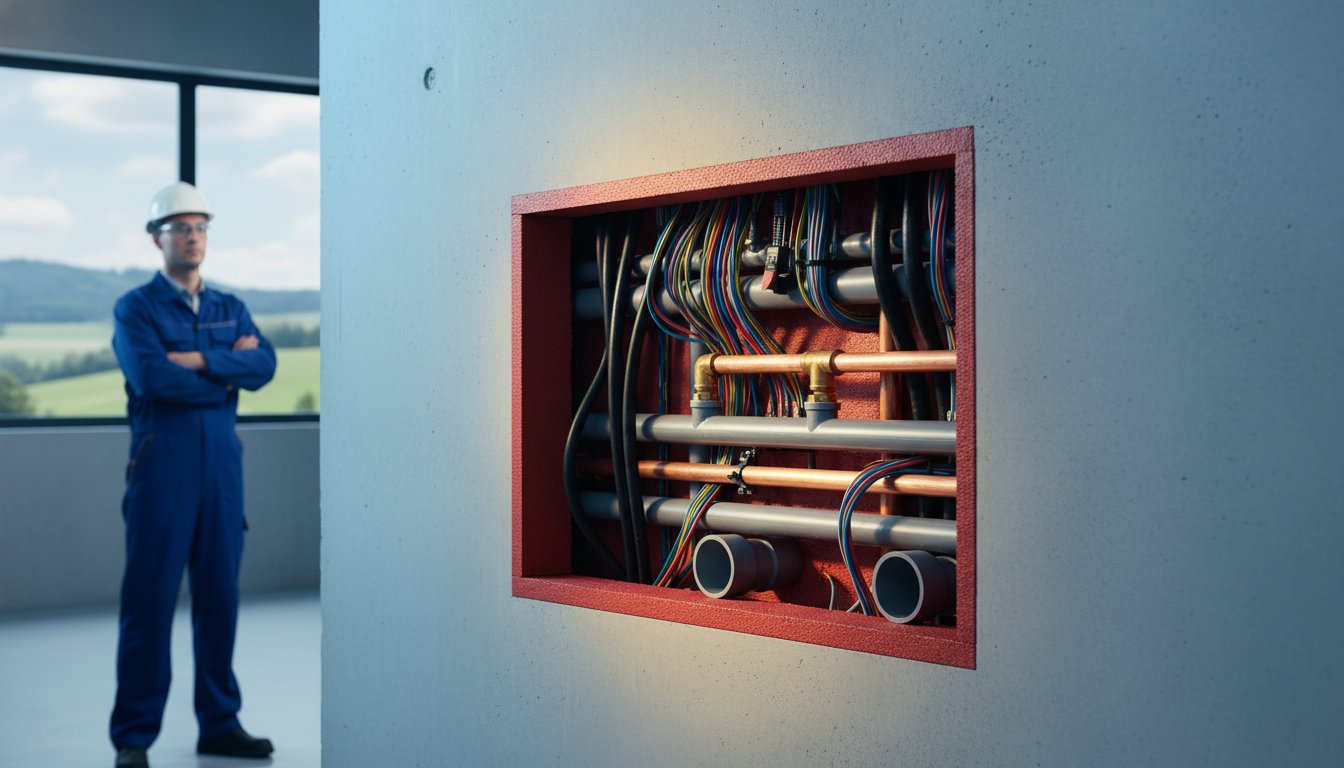

Ein Kombischott ist ein zertifiziertes Brandschutzsystem für die gleichzeitige Durchführung verschiedener Leitungsarten durch feuerwiderstandsfähige Wände und Decken. Ein klassisches Kabelschott ist nur für elektrische Leitungen gedacht, ein Rohrschott nur für Rohrleitungen. Das Kombischott bündelt beide Funktionen in einem System. Es verschließt Bauteilöffnungen so, dass Feuer und Rauchgase im Ernstfall nicht in angrenzende Brandabschnitte übertreten. Diese Lösung ist in der modernen Gebäudetechnik zentral, um die Integrität von Brandschutzabschnitten zu erhalten.

In der Praxis sichert diese Vorrichtung Industriegebäude und Gewerbeimmobilien gegen unkontrollierte Brandausbreitung ab. Ohne fachgerechte Abschottung überwinden Flammen eine Brandwand oft in weniger als 4 Minuten durch offene Installationsschächte. Das System sorgt dafür, dass die Feuerwiderstandsdauer des Bauteils trotz der Durchführungen erhalten bleibt, und schützt damit Sachwerte und Menschenleben.

Das folgende Video zeigt die Installation eines Weichschotts in der Praxis:

Warum Kombischotts in modernen Gebäuden gebraucht werden

In modernen Gewerbebauten in Regionen wie Heilbronn steigt die Installationsdichte. Auf engstem Raum treffen Glasfaserkabel, Stromleitungen und Klimarohre aufeinander. Ein Kombischott bietet hier Flexibilität und Platzersparnis. Es verhindert teure Planungsfehler, weil nicht für jedes Gewerk eine separate Wandöffnung gebraucht wird. Bei Nachbelegungen im laufenden Betrieb zeigt sich der Nutzen besonders deutlich. Falls neue Leitungen dazukommen, lassen sich diese bei vielen Systemen ohne kompletten Rückbau integrieren. Das spart bis zu 30 % der Wartungskosten und Installationszeit gegenüber starren Einzelschotts.

Die rechtliche Grundlage: MLAR und DIN 4102-9

Die Anforderungen an Leitungsdurchführungen stehen in der Muster-Leitungsanlagen-Richtlinie (MLAR). Für die fachgerechte Ausführung ist zusätzlich die DIN 4102-9 maßgeblich, die Prüfung und Klassifizierung von Abschottungen regelt. Ein zertifiziertes System muss diese Kriterien erfüllen:

• Feuerwiderstandsklassen: Meist müssen Systeme die Klassen S90 oder EI90 erreichen, das sind mindestens 90 Minuten Schutz.
• Verwendbarkeitsnachweise: In Deutschland ist eine allgemeine bauaufsichtliche Zulassung (abZ) oder ein allgemeines bauaufsichtliches Prüfzeugnis (abP) zwingend.
• Kennzeichnungspflicht: Jedes installierte Schott muss dauerhaft mit einem Schild gekennzeichnet sein, das Errichter und System nennt.

Diese Normen sorgen dafür, dass Brandlasten in komplexen Gebäudestrukturen beherrschbar bleiben. Mesch Protect setzt bei Planung und Installation ausschließlich auf geprüfte Materialien, die diesen Sicherheitsstandards entsprechen.

Funktionsweise und Anforderungen: So sichert das Kombischott Gebäude in Stuttgart und Ludwigsburg

Das physikalische Wirkprinzip einer Brandabschottung entscheidet im Ernstfall über den Erhalt der Bausubstanz. Ein modernes Kombischott basiert auf intumeszierenden Baustoffen, die bei Hitze ihr Volumen vervielfachen. Erreicht die Umgebungstemperatur etwa 150 Grad Celsius, blähen sich diese Beschichtungen auf und bilden einen stabilen Isolierschaum. Dieser Schaum verschließt die durch weggeschmolzene Kabelisolierungen oder Kunststoffrohre entstandenen Hohlräume druckfest. Die Ausbreitung von Rauchgasen und Feuer wird so für meist 90 oder 120 Minuten unterbunden.

Die konstruktiven Anforderungen an die umgebenden Bauteile sind in den jeweiligen Zulassungen oder ETAs (European Technical Assessments) geregelt. Massivwände brauchen meist eine Mindeststärke von 100 mm, bei Decken sind oft 150 mm gefordert. Leichte Trennwände in Trockenbauweise benötigen eine zertifizierte Aussteifung im Öffnungsbereich. Die zulässige Belegung umfasst dabei ein breites Spektrum:

• Elektrokabel und Leitungen aller Art ohne Durchmesserbegrenzung (je nach System).
• Kabelbündel bis zu einem Gesamtdurchmesser von 100 mm.
• Brennbare Rohre aus PVC, PE oder PP bis zu einem Außendurchmesser von 110 mm.
• Nichtbrennbare Metallrohre mit entsprechenden Streckenisolierungen.

Komponenten eines zertifizierten Kombischotts

Ein Weichschott-System besteht primär aus hochverdichteten Mineralwollplatten, die beidseitig mit einer ablativ wirkenden Brandschutzbeschichtung versehen werden. Anders als beim starren Brandschutzmörtel bleibt dieses System flexibel und erlaubt Nachbelegungen ohne Stemmarbeiten. Bei brennbaren Rohrleitungen kommen zusätzlich Brandschutzmanschetten zum Einsatz. Sie verfügen über eine mechanische Federkraft, die das Rohr im Brandfall aktiv zusammenquetscht. Jedes installierte Kombischott muss nach der Montage dauerhaft mit einem Kennzeichnungsschild versehen werden. Dieses dokumentiert Erstellungsdatum, System und Facherrichter und ist für die spätere Brandschutzprüfung Pflicht.

Spezifische Herausforderungen in der Industrieisolierung

In technischen Anlagen im Raum Stuttgart trifft Brandschutz oft auf komplexe Kälteisolierungen. Hier besteht die Gefahr der Tauwasserbildung, wenn die Dampfbremse an der Durchführung unterbrochen wird. Fachgerechte Abschottungen integrieren die Kälteisolierung daher so, dass keine Wärmebrücken entstehen. Bei Lüftungsleitungen oder Medienrohren mit hohen Betriebstemperaturen müssen die Abstände zwischen den einzelnen Leitungen genau eingehalten werden. Oft sind 50 mm Abstand zwischen den Medien vorgeschrieben, damit die thermische Stabilität des Schotts erhalten bleibt. Für eine detaillierte Planung Ihrer Sicherheitskonzepte finden Sie bei uns eine kompetente Fachberatung für Brandschutzsysteme.

Kombischott vs. Einzelschott: Warum die kombinierte Lösung oft wirtschaftlicher ist

In der Baupraxis in Heilbronn und Umgebung stellt sich oft die Frage nach der Effizienz bei der Abschottung. Einzelschotts brauchen für jede Leitung eine eigene Bohrung und individuelle Abdichtung. Bei einer Belegung von mehr als 5 Leitungen pro Wanddurchbruch steigt der Zeitaufwand für Einzellösungen massiv. Ein Kombischott bündelt Elektro- und Rohrleitungen in einer einzigen zertifizierten Systemöffnung. Das spart bis zu 30 % der Lohnkosten, da Monteure nicht mehrfach an dieselbe Stelle zurückkehren müssen.

In Technikzentralen zählt jeder Zentimeter. Ein Kombischott reduziert den Platzbedarf gegenüber getrennten Schotts oft um 40 %. Einzelschotts müssen gesetzlich vorgeschriebene Mindestabstände von meist 10 bis 20 cm einhalten, dieser Platzfresser entfällt bei der kombinierten Lösung. Außerdem schont das Verfahren die Bausubstanz. 15 einzelne Kernbohrungen schwächen die Statik einer Brandwand stärker als ein einzelner, fachgerecht bemessener Durchbruch. Die Koordination der Gewerke vereinfacht sich. Ein einziger Brandschutzmonteur schließt den Durchbruch für Sanitär, Elektro und Lüftung gleichzeitig ab.

Wann ist ein Kombischott die bessere Wahl?

In engen Versorgungsschächten moderner Bürogebäude in Heilbronn ist das Kombischott oft alternativlos. Hier fehlt schlicht der Raum für die Abstandsregeln von Einzelschotts. In großen Industriehallen mit gemischten Medienleitungen bietet die Lösung maximale Flexibilität. Wenn Kabeltrassen direkt neben brennbaren Abwasserrohren verlaufen, sichert das Kombisystem beide Medien in einem zertifizierten Arbeitsgang ab. Die Entscheidung fällt meist zugunsten der Kombilösung, sobald drei oder mehr Leitungsarten denselben Wandabschnitt passieren.

Wirtschaftlichkeitsanalyse für Bauherren

Die langfristige Kostenersparnis geht über die reine Montage hinaus. Bauherren profitieren von messbaren Vorteilen:

• Wartung: Ein einheitliches System beschleunigt die jährliche Brandschutzprüfung. Prüfer kontrollieren nur eine Zulassung statt zahlreicher Einzelzertifikate.
• Dokumentation: Die digitale Erfassung der Schotts wird übersichtlicher. Das reduziert den Verwaltungsaufwand pro Durchbruch um etwa 15 Minuten.
• Abnahmesicherheit: Mängelberichte bei der Brandschutzabnahme kosten oft 500 Euro oder mehr pro Nachbesichtigung. Ein Kombisystem reduziert Fehlerquellen durch klare Systemvorgaben.

Investitionen in hochwertige Kombilösungen amortisieren sich bereits bei der ersten Nachbelegung. Das Nachführen von Kabeln ohne Zerstörung der gesamten Abschottung spart im laufenden Betrieb bares Geld.

Planung und Montage: Worauf Unternehmen in der Region Heilbronn-Franken achten müssen

Die fachgerechte Installation eines Kombischotts braucht eine methodische Vorgehensweise, die vor dem ersten Handgriff beginnt. In Industriebetrieben rund um Heilbronn und Neckarsulm sichert nur ein systematischer Prozess die Abnahme durch Brandschutzbeauftragte.

• Schritt 1: Bestandsaufnahme: Jede Durchführung beginnt mit der genauen Erfassung der Medientypen. Ob Glasfaserkabel, schwere Stromleitungen oder brennbare Abwasserrohre, die Belegungsdichte darf die im Zulassungsbescheid definierten 60 Prozent der Öffnungsfläche nicht überschreiten.
• Schritt 2: Systemauswahl: Das gewählte System muss zum Bauteil passen. Eine Massivwand aus Porenbeton braucht andere Brandschutzmaterialien als eine leichte Trennwand in Ständerbauweise. Hier greifen die Vorgaben der ETA (European Technical Assessment) oder der allgemeinen bauaufsichtlichen Zulassung (abZ).
• Schritt 3: Montage: Die Untergrundvorbereitung ist entscheidend. Staub und lose Teile verhindern die Haftung von Brandschutzkitt oder Beschichtungen. Die Montage erfolgt streng nach Einbauanleitung, die Schottenstärke beträgt oft mindestens 150 mm.
• Schritt 4: Dokumentation: Nach dem Einbau ist das Kombischott dauerhaft zu kennzeichnen. Das Schild am Bauteil weist Zulassungsnummer, Erstellungsdatum und Fachfirma aus.

Häufige Fehler bei der Montage von Kombischotts

In der Praxis führen oft kleine Abweichungen zum Erlöschen der Schutzwirkung. Ein kritischer Punkt sind die Mindestabstände. Zwischen einzelnen Kabelbündeln oder Rohren müssen meist 20 mm Platz bleiben, damit eine vollständige Umhüllung mit Brandschutzmaterial möglich ist. Oft verwenden Monteure zudem nicht zugelassene Materialkombinationen verschiedener Hersteller. Solche Mischinstallationen sind nach DIN 4102 unzulässig und führen bei Prüfungen im Raum Heilbronn regelmäßig zu Mängelmeldungen. Fehlende Kennzeichnungsschilder erschweren spätere Nachbelegungen erheblich.

Dokumentationspflichten in Baden-Württemberg

Gemäß § 43 der Landesbauordnung Baden-Württemberg (LBO) ist der Bauherr für die Sicherheit verantwortlich. Ein rechtssicheres Brandschutzbuch enthält alle Übereinstimmungserklärungen, in denen der Fachunternehmer die normgerechte Ausführung bestätigt. Für Großprojekte in Karlsruhe oder Sinsheim setzen Unternehmen heute auf digitale Dokumentationslösungen. Diese erfassen jedes installierte Kombischott per Foto und GPS-Koordinate. Das schafft Transparenz und erleichtert die jährliche Revisionspflicht, die für gewerbliche Immobilien in der Region vorgeschrieben ist.

Profitieren Sie von zertifizierter Sicherheit und fordern Sie jetzt Ihre Brandschutz-Expertise von Mesch Protect an.

Zertifizierte Installation und Wartung: Ihr Partner für Brandschutzsysteme in Baden-Württemberg

MESCH Protect steht seit der Gründung 2019 für saubere Arbeit bei technischen Brandschutzabschottungen. Wir betreuen gewerbliche Kunden in Backnang, Öhringen und Neckarsulm mit fundierter Expertise vor Ort. Ein Kombischott erfüllt seine Funktion nur, wenn die Montage exakt nach den Vorgaben der jeweiligen allgemeinen Bauartgenehmigung (aBG) erfolgt. Unser Team übernimmt den gesamten Prozess: von der detaillierten Planung über die fachgerechte Montage bis zur rechtssicheren Dokumentation. Kurze Wege sichern Ihre Projektlaufzeiten. Als regionaler Fachbetrieb erreichen wir oft Reaktionszeiten unter 24 Stunden für Erstbesichtigungen im Raum Heilbronn. Wir kennen die baulichen Besonderheiten lokaler Industrie- und Gewerbeobjekte. Diese Ortskenntnis spart Zeit bei der Materialabstimmung und sorgt für eine reibungslose Koordination mit anderen Gewerken.

Warum die regelmäßige Wartung von Kombischotts Pflicht ist

Die Landesbauordnung Baden-Württemberg (LBO BW) schreibt in § 3 die Instandhaltung von Brandschutzeinrichtungen vor. Ein Kombischott unterliegt im Alltag oft mechanischen Belastungen oder wird durch unbefugte Nachbelegungen geschwächt. Interne Auswertungen zeigen: Bei etwa 15 Prozent der jährlichen Begehungen werden Mängel durch nachträglich unsachgemäß verlegte Leitungen festgestellt.

• Rechtssicherheit: Einhaltung der gesetzlichen Prüffristen nach LBO und Sonderbauverordnungen.
• Schutz des Versicherungsschutzes: Saubere Dokumentation verhindert Regressansprüche im Schadensfall.
• Integrität: Frühes Erkennen von Beschädigungen an der Brandmutter oder den intumeszierenden Baustoffen.

Ihr Weg zum sicheren Brandschutzkonzept

Sicherheit beginnt mit einer genauen Bestandsaufnahme. Wir bieten Gewerbekunden in der Region Heilbronn eine kostenlose Erstberatung, um Schwachstellen in der Leitungsdurchführung zu identifizieren. Besonders in Bestandsgebäuden, die vor 2005 errichtet wurden, finden wir Abschottungen vor, die nicht mehr den aktuellen Sicherheitsnormen entsprechen. Hier entwickeln wir Sanierungskonzepte, die den Betrieb so wenig wie möglich stören.

Unser Full-Service umfasst die Erstellung von Schottenverzeichnissen und die Kennzeichnung jedes Systems mit den vorgeschriebenen Schildern. Wir liefern eine transparente Kalkulation ohne versteckte Kostenfaktoren. Kontaktieren Sie uns für Ihr individuelles Angebot. Wir schützen Ihre Sachwerte und die physische Integrität Ihrer Mitarbeiter durch zertifizierte Brandschutzlösungen.

Sicherheit durch zertifizierte Abschottungssysteme in Baden-Württemberg

Ein fachgerecht installiertes Kombischott entscheidet im Ernstfall über die Wirksamkeit Ihres baulichen Brandschutzes. Diese Lösung spart gegenüber Einzelschotts Platz und reduziert die Montagekosten bei komplexen Leitungsbelegungen deutlich. Seit 2019 unterstützt Mesch Protect Unternehmen in Heilbronn, Stuttgart und Karlsruhe dabei, anspruchsvolle Leitungsdurchführungen normkonform abzusichern. Unsere zertifizierten Monteure beherrschen die Installation aller gängigen Schottsysteme und sorgen für eine Dokumentation, die jeder behördlichen Prüfung standhält. Brandschutz ist für uns eine ganzheitliche Aufgabe. Sie bekommen Lösungen, die technische Strenge mit praktischer Umsetzbarkeit verbinden. Regionale Expertise und kurze Wege sorgen dabei für eine schnelle Projektabwicklung in Ihrer Betriebsstätte.

Bei der Sicherheit gibt es kein Vielleicht. Wir prüfen Ihre Bestandsanlagen oder planen den Brandschutz für Ihren Neubau nach geltenden Sicherheitsnormen. Jetzt zertifizierte Brandschutz-Beratung in Heilbronn anfordern und von unserer Erfahrung als spezialisierter Fachbetrieb profitieren. Wir schaffen eine Arbeitsumgebung, in der Schutz und Funktionalität zusammenpassen.

Häufig gestellte Fragen zum Thema Kombischott

Was ist der Unterschied zwischen einem Weichschott und einem Kombischott?

Ein Weichschott dient primär der Abschottung einzelner Medienarten wie Kabel. Ein Kombischott ermöglicht die simultane Durchführung von Kabeln, brennbaren und nicht-brennbaren Rohren in einer einzigen Bauteilöffnung. Diese Lösung spart bis zu 30 Prozent Platz gegenüber Einzelabschottungen. Durch die geprüfte Systemkombination nach EN 1366-3 erfüllt das Kombischott hohe Sicherheitsanforderungen für komplexe Installationen in Heilbronner Industriebauten.

Dürfen brennbare und nicht-brennbare Rohre in einem Kombischott verlegt werden?

Ja, in einem Kombischott dürfen brennbare Kunststoffrohre und nicht-brennbare Metallrohre gemeinsam mit Elektroleitungen verlegt werden. Die jeweilige Zulassung definiert die Abstände und erforderliche Zusatzmaßnahmen wie Brandschutzmanschetten für Rohre bis 160 mm Durchmesser. Diese Flexibilität reduziert den Montageaufwand auf der Baustelle erheblich, weil nur ein Systemtyp für verschiedene Gewerke überwacht wird.

Wie oft muss ein Kombischott gewartet werden?

Die Wartung eines Kombischotts erfolgt gemäß den Vorgaben der Hersteller und der Landesbauordnung mindestens einmal jährlich durch eine Sachkundigenprüfung. Dabei werden die Unversehrtheit der Beschichtung und das Vorhandensein der Kennzeichnungsschilder kontrolliert. Ein 12-Monats-Rhythmus ist notwendig, um den Versicherungsschutz nach VdS-Richtlinien aufrechtzuerhalten und die Funktionsfähigkeit im Brandfall zu garantieren.

Ist eine Übereinstimmungserklärung für Kombischotts zwingend erforderlich?

Eine Übereinstimmungserklärung ist für jedes installierte Kombischott zwingend und in der Musterbauordnung vorgeschrieben. Ohne dieses Dokument gilt die Brandschutzmaßnahme als nicht abgenommen, was bei einer Brandverhütungsschau durch die Feuerwehr Heilbronn zu Bußgeldern führen kann. Der Monteur bestätigt mit seiner Unterschrift, dass der Einbau nach den Bestimmungen der allgemeinen Bauartgenehmigung erfolgt ist.

Können Kombischotts auch nachträglich in bestehende Wände eingebaut werden?

Der nachträgliche Einbau von Kombischotts in bestehende Wände ist problemlos möglich, sofern die Wand eine Mindeststärke von 100 mm bei Massivbauweise aufweist. Bestehende Öffnungen werden gereinigt und mit Mineralfaserplatten sowie speziellen Brandschutzbeschichtungen verschlossen. Bei Sanierungen in Heilbronner Bestandsgebäuden ist das eine effiziente Methode, um den Brandschutz auf den aktuellen Stand zu bringen.

Welche Feuerwiderstandsklasse ist für Industriegebäude in Heilbronn üblich?

In Industriegebäuden in Heilbronn ist die Feuerwiderstandsklasse F90 beziehungsweise EI90 nach der Landesbauordnung Baden-Württemberg der geforderte Standard. Diese Klasse garantiert, dass das Schottsystem einem Feuer mindestens 90 Minuten standhält und die Rauchübertragung verhindert. Für Lagerbereiche mit erhöhter Brandlast können Anforderungen gemäß Industriebaurichtlinie gelten, die individuell im Brandschutzkonzept festgelegt sind.

Welche Dokumente muss der Monteur nach dem Einbau eines Kombischotts übergeben?

Nach Abschluss der Montage übergibt der Fachunternehmer die Übereinstimmungserklärung, den Revisionsplan und die Dokumentation der verwendeten Materialien. Zusätzlich ist jedes Kombischott dauerhaft mit einem Kennzeichnungsschild zu versehen, das Informationen zum Errichter und Einbaudatum enthält. Diese drei Unterlagen gehören in die Brandschutzakte des Gebäudes und müssen bei Prüfungen durch Sachverständige jederzeit vorliegen.

Kann ich ein Kombischott selbst einbauen oder brauche ich einen Fachbetrieb?

Der Einbau eines Kombischotts erfordert einen zertifizierten Fachbetrieb, weil nur geschultes Personal die rechtlich bindende Übereinstimmungserklärung ausstellen darf. Ein fehlerhafter Selbsteinbau führt zum sofortigen Verlust des Versicherungsschutzes und gefährdet im Ernstfall Menschenleben. Fachbetriebe verfügen über die nötigen Systemzulassungen und garantieren eine normgerechte Ausführung nach DIN 4102-9.
